医疗模块电源简介
willard@meanwell.com
近年来电子行业快速发展，电子产品种类、功能日益繁多，连带着医疗设备也越来越多样化。一套系统内可能包含了几种不同的驱动电压，加上总瓦数的需求也越来越大。早期这类的客户只能选用多台单组输出的医疗产品混搭使用，但现在客户可以有不同的选择，可以直接选择明纬NMP650/1K2医疗模块电源或选择符合医疗法规设计的UMP-400医疗?？榈缭醋鱿低橙现ぁ?br />
UMP-400是一款1U低高度可?？榛牡缭垂┯ζ鳎榛畹缘哪？楦拍钍鞘忻嫔霞儆械牡缭蠢嘈停ü嫔喜煞弦搅品ü嫔杓朴胄畔⒗嗖钒补嫒现?。UMP-400不仅可当单组输出电源使用，也可选择搭配已上市的DC-DC转换器NID35/65/100系列?？樾】ò沧俺啥嗍涑瞿？榈缭词褂?。UMP-400规划上标准品为单组输出，有24V/48V二种输出电压可选择，当需求多路输出电压时可洽询明纬，我们可立即提供客制化服务，最多可提供4路电压输出，可充分满足需求多组输出的各种机台设备应用。
NMP650/1K2是一款可弹性扩充输出功率、并具备多种智能控制模式以及小型化设计的医疗级电源供应器—NMP650/1K2系列。NMP输出?？楸舜嘶ハ喽懒?，且涵盖超宽电压调整范围，用户可以依照不同的负载需求，透过次级输出?？榈拇⒘楹弦约俺绦蚧刂剖涑龅缪褂氲缌鳎杂傻髡瓒ㄏ低乘璧氖涑鎏跫?。此产品具备各种控制功能，如远程开关机、电压及电流控制，提供使用者远程控制的应用需求。转速自动控制的散热风扇设计，依照温度变化可自动调节风扇转速以提升效率及产品寿命。产品1U小型化设计，大幅提升功率密度，能够有效率的使用系统空间。认证方面，NMP通过医疗国际法规(60601-1)与资通讯法规(62368-1) 认证。多功能与高质量的绝佳性价比可满足各产业对高质量电源的要求，加上完善的质量验证及五年的产品保固，NMP家族为一款兼具高效能、高智能化以及高信赖的医疗级电源供应器。
| 机型 | UMP-400 | NMP650 | NMP1K2 |
| 额定功率 | 400W | 650W | 1200W |
| 输出电压 (Vdc) |
24/48 | 需搭配NMS-240 /NMD-240 DC模块以提供输出电压 5/12/24/48，3~55 |
|
| 输出电压数 | 4路(Max.) | 4路(Max.) | 6路(Max.) |
| 使用方式 | 1 可单路输出单独使用 2 亦可搭配NID系列DC模块组成多路输出电压 |
需搭配NMS-240 /NMD-240?？樽槌啥嗦肥涑龅缪?/td> | |
| 电源散热方式 | 可自然风冷 完全不需外加底板或风扇散热 |
内建风扇 | |
| 操作温度 | -30~70℃ | -30~70℃ | |
| 保固期 | 3年 | 5年 | |
医疗模块电源推荐选用UMP-400与NMP650/1K2，主要有以下两大原因 :
1. 系统低漏电流的要求
客户若选用多台单组输出医疗电源供电，会导致设备不能满足安全法规规定的漏电流（500μA~750μA）要求，因为整个设备的漏电流是所有电源的总漏电流和。由于操作人员往往是没有专业电气知识的普通人，因此安全法规制定了严格的漏电流标准，以保障操作人员的安全。为了满足低漏电流的要求，单台多输出医疗电源被广泛使用，因为它仅由一个前端输入和多个输出?？樽槌?，这些输出?？榭闪榛畲钆洌月愕缱由璞竿馕ё榧煌牡牡缪购凸β室?。
图1显示了明纬单台模块电源产品 NMP1K2-HHEKC＃-01的漏电流测试结果，该机型由24V，12V，48V和5V四个输出模块组成。
图2显示了使用四台单输出电源时的总漏电流，四台机型分别为MSP-600-24、MSP-300-12、MSP-300-48与MSP-100-5。
据测试结果显示，NMP1K2-HHEKC＃-01在230Vac时的漏电流为234μA，远低于四台MSP电源856μA的总漏电流。因此，NMP1K2-HHEKC＃-01的漏电流可以满足消费性电子设备的500μA~750μA的漏电流要求。
图1：120Vac输入时的漏电流138uA
230Vac输入时的漏电流234uA

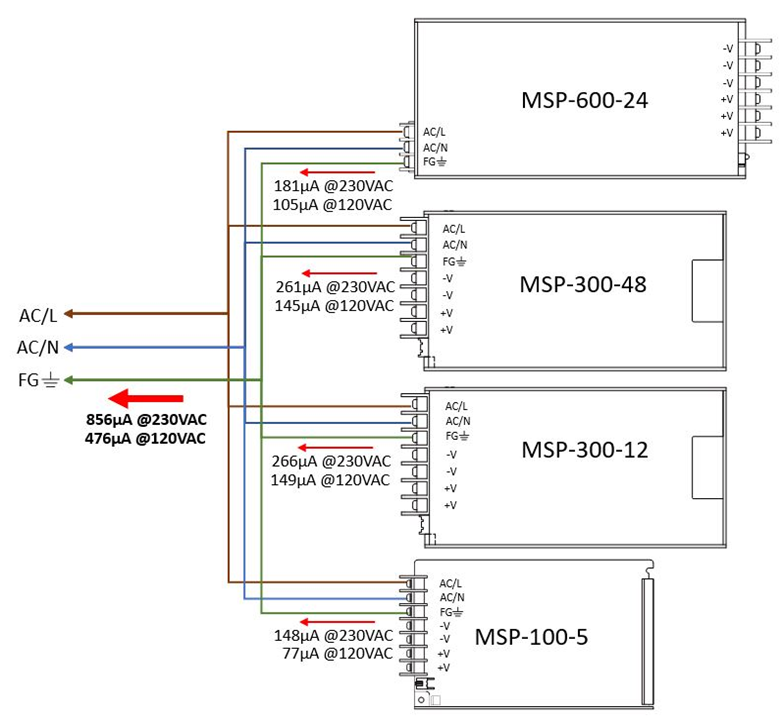

图2：120Vac输入时的总漏电电流476uA
230Vac输入时的总漏电流856uA
大多数使用者都希望选择“傻瓜型”电源产品，即所选择的电源只要电压和负载不超过电源最大值，无论系统的各路负载特性如何变化，电源的各路输出电压依然精确无误；就这一点来讲，其他多组输出医疗产品如MPQ-200系列是无法符合的，只能选用UMP-400与NMP650/1K2等医疗模块电源。
如图3是1台UMP-400-48搭配1台NID100-15与1台NID100-12共3组输出的机型。
从表2测试数据可以看出，每一组的电压精度都可以达到±0.5%以内?？陕憔蠖嗍缱由璞傅牡缪咕纫蟆?/p>

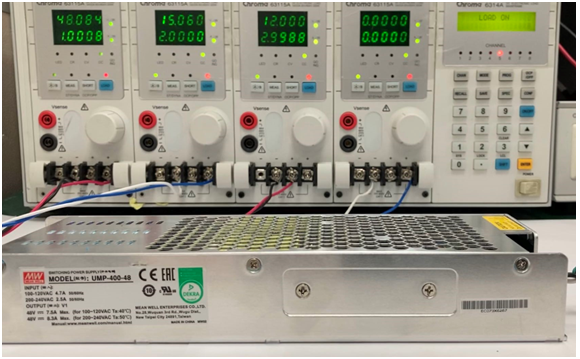

图3 UMP-400-48KJ_电压测试
| 组别 | 带载 | 带载电压 | 空载电压 | 电压精度 |
| 48V组 | 1A | 48.084V | 48.120V | 0.08% |
| 15V组 | 2A | 15.060V | 15.100V | 0.26% |
| 12V组 | 3A | 12.000V | 12.020V | 0.16% |
表2 UMP-400-48KJ_ 测试资料
UMP-400可如图4所示，可配置出更多选型组合。
但因为NID系列线路架构的因素，有以下几点注意事项。
1. NID系列采用输入与输出非隔离降压线路设计，输入电压需大于输出电压，故NID35/65/100-24必须选择UMP-400-48当作前级。
2. 仅第4个输出信道位置(V4)可以配置为负电压 。
如图5所示，因为NID35/65/100连接成负电压输出时，其输入电压必须小于30VDC，故仅UMP-400-24可以配置负输出电压模块。

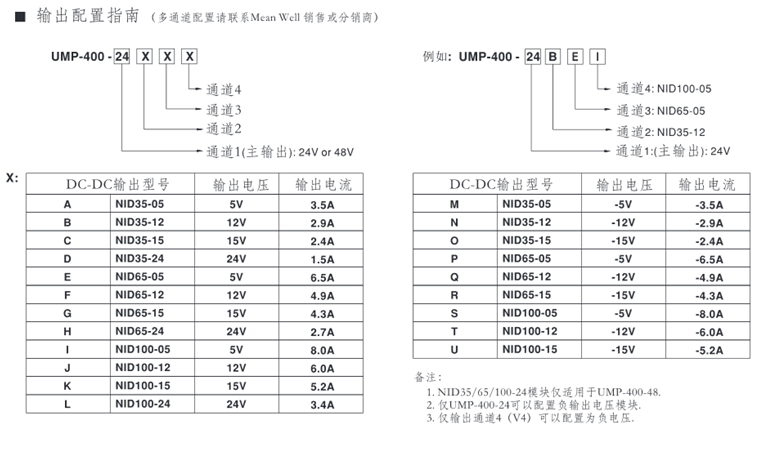

图4 UMP-400输出配置指南

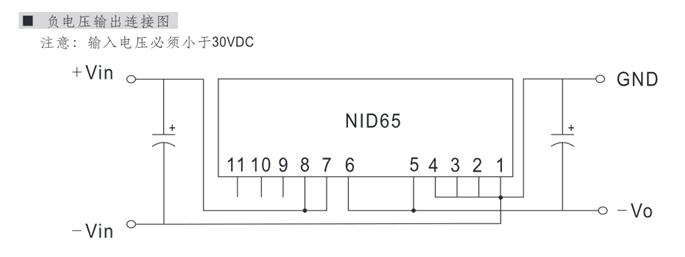

图5 NID35/65/100 负电压连接图
